01.Cuplock sustav skela: Detaljno objašnjenje

Struktura sustava i princip rada

Cuplock skele su revolucionarni sustavi skela od čeličnih cijevi s utičnicom-, čija je temeljna inovacija jedinstveni dizajn nazubljenih spojeva. Ova se skela uglavnom sastoji od okomitih stupova (standardna duljina 3130 mm, težina 17,07 kg), vodoravnih stupova i specijaliziranih spojnica za zaključavanje. Fiksne čašice zavarene su na okomite stupove u razmacima od 0,6 m, dok horizontalni stupovi imaju posebne spojnice na oba kraja, što omogućuje brzo sastavljanje jednostavnim udarcem čekića.

Mehanizam za spajanje koristi spiralno trenje i vlastitu-težinu za samo-funkcionalnost zaključavanja. Opterećenja se prenose na okomite stupove kroz donje čašice, osiguravajući visoku sigurnosnu pouzdanost-čak i ako gornje čašice nisu u potpunosti zategnute, horizontalni stupovi se neće odvojiti. Sa svim polnim osima koje se sijeku u jednoj točki i čvorovima smještenim unutar ravnine okvira, sustav tvori stabilnu geometrijski nepromjenjivu strukturu.

Ključne prednosti izvedbe

Mogućnost svestrane konfiguracije

Može fleksibilno oblikovati jednoredne/dvo-redne skele, potporne okvire, stupove, dizalice za materijal, skele za penjanje, konzolne skele i drugu građevinsku opremu

Osobito prikladan za zakrivljene skele i potporne okvire-za teška opterećenja

Može se proširiti za privremena skloništa, spremišta, svjetionike i druge pomoćne objekte

Iznimna učinkovitost gradnje

Brzina montaže 3-5 puta brža od tradicionalnih skela

Za rad je potreban samo čekić, eliminirajući vijčane spojeve

Standardizirane komponente (maksimalna duljina 3130 mm) olakšavaju transport i-upravljanje na lokaciji

Izvrsna kompatibilnost

Glavne komponente koriste specifikacije univerzalnih čeličnih cijevi koje su kompatibilne s tradicionalnim skelama za spojnice

Može se spojiti s običnim čeličnim cijevima pomoću spojnica

Vrhunska-nosivost

Izvrsna otpornost na savijanje, smicanje i torziju na spojevima

15% veća nosivost od skela od čeličnih cijevi -tipa spojnice pod jednakim uvjetima

Maksimalna otpornost na smicanje vodoravnih stupnih spojeva doseže 199KN

Sveobuhvatni sigurnosni dizajn

Uključuje nosače zaštitne mreže, srednje horizontalne stupove, daske za skele, daske za prste, ljestve i druge dodatke

Posebne konzolne grede i zidne veze osiguravaju-sigurnost rada na velikim visinama

Ograničenja i nedostaci primjene

Unatoč svojim prednostima, Cuplock sustav ima određena ograničenja:

Strukturne dimenzije ograničene vodoravnim stupovima fiksne-duljine i čašicama razmaknutim od 0,6 m na okomitim stupovima

Mogući gubitak spojnih klinova u obliku slova U

Relativno visoki početni troškovi ulaganja

02. Sustav skela Ringlock: -dubinska analiza

Tehničko podrijetlo i razvoj

Uvedene iz Europe 1980-ih, Ringlock skele se smatraju nadograđenom verzijom Cuplock-a. Izumila ga je njemačka tvrtka LAYHER, au Kini se obično naziva (Layher skela) ili "skela od krizantema". Izvorno dizajniran za nosače za koncertnu rasvjetu i okvire pozadine, sada se široko koristi u raznim građevinskim projektima.

Sastav sustava i tehnički parametri

Ringlock skele koriste čelične cijevi φ48×3,5 mm Q345B kao glavne komponente, s ključnim značajkama uključujući:

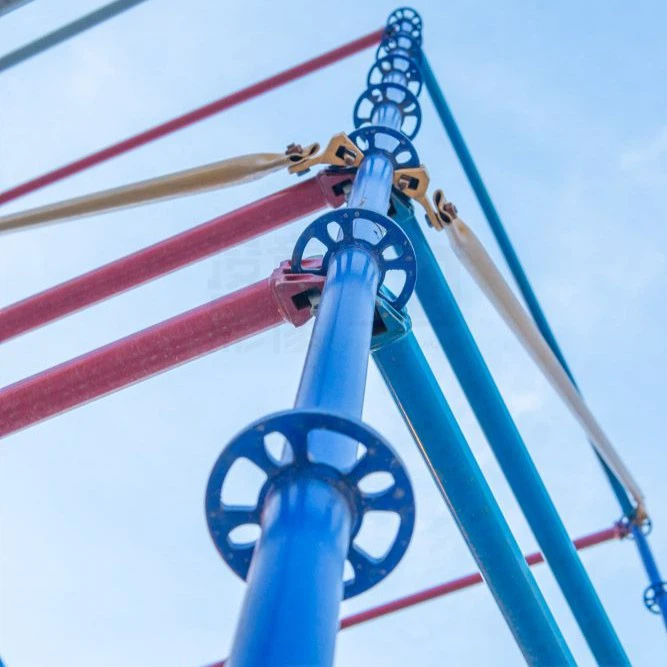

Dizajn okomitog stupa: 133 mm-promjera, 10 mm-debljine prstenova s ​​8 rupa zavarenih u intervalima od 0,60 m, sa spojnim rukavcima na dnu

Horizontalni dizajn stupova: Utični-konektori zavareni na oba kraja za izravno umetanje u okomite stupne prstenove

Snaga zgloba: Čelik-visoke čvrstoće i precizno zavarivanje osiguravaju izuzetnu nosivost spojeva

Nadogradnje performansi i inovativne značajke

Koncept modularnog dizajna

Standardizirane prstenaste veze omogućuju više-smjerne istovremene veze

Može formirati svemirske rešetkaste strukture pogodne za složene geometrije

Poboljšana učinkovitost gradnje

Utični-veze su brže od Cuplock-a

Smanjeni broj pribora pojednostavljuje upravljanje

Poboljšana sigurnosna izvedba

Više{0}}smjerne veze pružaju bolju strukturnu stabilnost

Veća krutost spojeva i otpornost na deformacije

Estetika i ekonomija

Napredna obrada površine za čist izgled

Visoka stopa iskorištenja materijala smanjuje-dugoročne troškove

Široka primjenjivost

Posebno pogodan za velike-raspone, visoke-kompleksne uvjete oplate

Izuzetno se ponaša na mostovima, željeznicama i drugim infrastrukturnim projektima

Vodič za usporedbu i odabir sustava

Usporedba tehničkih parametara

Preporuke za scenarij primjene

Dajte prednost Cuplocku kada:

Mali/srednji građevinski projekti

Ograničen proračun, ali potrebna su poboljšanja učinkovitosti

Zahtijeva kompatibilnost s tradicionalnim spojnim skelama

Potrebe za zakrivljenim skelama

Dajte prioritet zaključavanju zvona kada:

Velike javne zgrade, mostovi i visoko{0}}standardni projekti

Složeni uvjeti velikog-raspona, visoke-oplate

Projekti koji zahtijevaju izuzetnu učinkovitost

Potrebne su česte promjene oblika skele

Opće primjene:

Izgradnja-visokih zgrada

Izgradnja industrijskih postrojenja

Postavljanje privremenog objekta

Projekti održavanja i popravaka

Analiza troškova životnog ciklusa

Iako Ringlock ima najveću početnu cijenu, može ponuditi bolju dugoročnu-vrijednost:

Sustav zatvarača: 20-30% veći početni trošak od tradicionalnih skela, ali ušteda rada i veći promet obično nadoknađuju razliku u 2-3 projekta

Ringlock sustav: 15-25% veći početni trošak nego Cuplock, ali duži radni vijek (10+ godina) i veće stope prometa daju značajne dugoročne ekonomske koristi

Često postavljana pitanja

P1: Koja je maksimalna visina postavljanja za Cuplock i Ringlock skele?

A1: Oba mogu teoretski premašiti 100 m, ali praktične dopuštene visine ovise o opterećenjima, rasporedu zidnih spojnica i uvjetima temelja. Opće građevinske skele obično su ograničene na 50 m, s posebnim dizajnom koji je potreban iznad toga.

P2: Mogu li se ovi sustavi skela koristiti zajedno?

A2: Ne preporučuje se. Iako su glavne specifikacije cijevi identične, nekompatibilni spojni sustavi stvaraju nejednaku krutost spojeva i sigurnosne rizike. Ako je miješanje potrebno, potrebni su posebni proračuni konstrukcije.

P3: Kako odabrati pravi sustav skele?

A3: Razmotrite ove čimbenike:

Opseg i vremenski okvir projekta: veliki brzi-projekti favoriziraju Ringlock

Ograničenja proračuna: Cuplock nudi bolju tro-izvedbu

Složenost projekta: Zakrivljene/nepravilne strukture preferiraju Ringlock

Planovi za buduću upotrebu: dugoročna-upotreba više-projekata čini Ringlock ekonomičnijim

P4: Koji se međunarodni standardi primjenjuju na ove sustave?

A4: Glavni referentni standardi uključuju:

EN 12810/12811 (Europske norme za skele)

BS 1139 (britanski standard)

AS/NZS 1576 (standard Australije/Novog Zelanda)

GB 51210-2016 (Kineski jedinstveni sigurnosni tehnički standard za građevinske skele)

P5: Koje su mjere opreza potrebne u ekstremnim vremenskim uvjetima?

A5: Posebna razmatranja:

Obustavite rad kada vjetar prijeđe razinu 6

Provjerite slijeganje temelja nakon kiše/snijega

Uzmite u obzir toplinsko širenje pri visokim temperaturama

Budite svjesni povećane krtosti čelika u hladnim područjima
